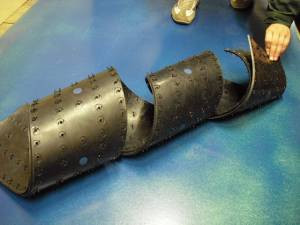

ОБЩЕЕ ОПИСАНИЕ

Пластина КВМ предназначена для стыковки и ремонта резинотканевых конвейерных лент с разрывным усилием до 1200н/мм.
Тканевые корды изделия обеспечивают прочность на разрыв - до 80% от прочности ленты.

Для сравнения - стыковка методом холодной вулканизации – мах.71,7%, горячей вулканизации мах.- 93.4%, какими либо механическими соединителями - мах.69% - по исследованиям « ФТТ Стомиль - Вольбром» Польша.

Следует учитывать, что показатели на разрыв не отражают износостойкости стыков, реального их поведения на конвейере, воздействия на ролики и скребки.

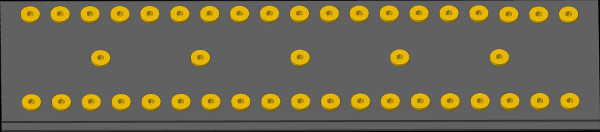

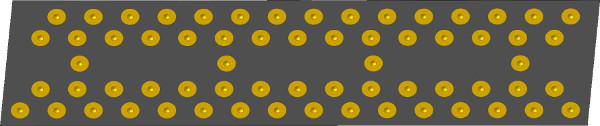

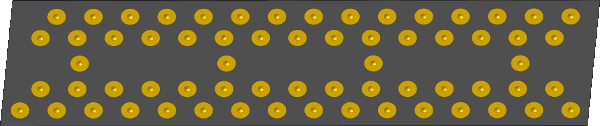

ПЛАСТИНА КВМ ВЫПУСКАЕТСЯ ЧЕТЫРЁХ ОСНОВНЫХ ВИДОВ:

1) КВМ- -1 1 – для стыковки и ремонта конвейерных лент прочностью до 1200 н/мм.

2) КВМ- -2 2 – для стыковки и ремонта конвейерных лент прочностью до 600 н/мм.

3) КВМ- - 3А – для стыковки и ремонта лёгких конвейерных лент прочностью до 600 н/мм. КВМ- - 3Б - для стыковки и ремонта легких конвейерных лент прочностью до 400 н/мм

Пластина КВМ может быть изготовлена в жаро / масло / морозостойком / пищевом исполнении.

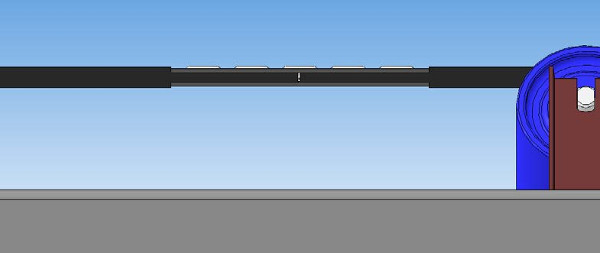

Пластина КВМ позволяет обеспечить необходимую прочность и износостойкость стыкового соединения, при этом:
1) Не требует квалифицированных специалистов.
2) Устанавливается при любых погодных условиях.
3) Герметичность соединения. Отсутствие просыпа материала.
4) Обеспечивает эластичность стыка, сравнимую с эластичностью самой ленты.
5) Позволяет исполнять стыковку под углом (аналогично горячему/холодному методу) - что обеспечивает щадящее прохождение ленты по барабанам и скребкам конвейера.

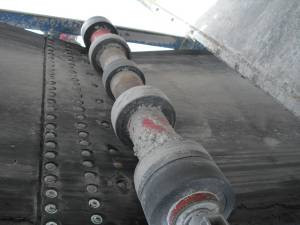

6) Пластина может эффективно использоваться для ремонта любых порезов, пробоин конвейерной ленты, в т.ч. разрывов больших длин.
7) Позволяет эффективно стыковать шевронные конвейерные ленты любого типа и ширины, в т.ч. двухкордовые, на слабых кордах (ЕР 215-230).
8) Может использоваться при малых диаметрах барабанов. Благодаря эластичности не причиняет вреда роликам, скребкам, барабанам конвейеров.
9) Пластина режется точно в размер стыкуемой/ремонтируемой конвейерной ленты.

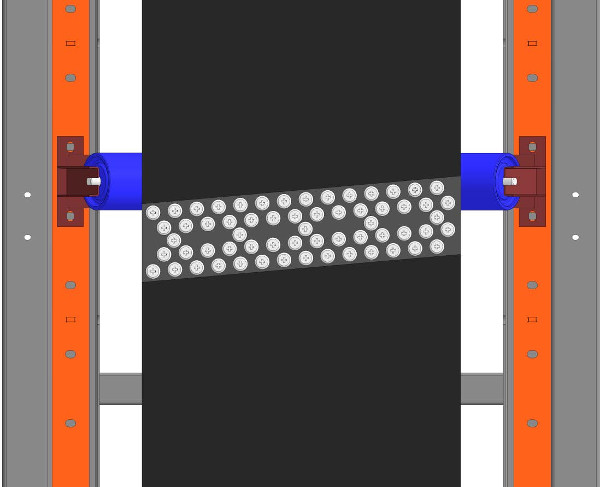

НЕ МАГНИТНЫЕ ПЛАСТИНЫ КВМ ПА ДЛЯ СТЫКОВКИ И РЕМОНТА КОНВЕЙЕРНЫХ ЛЕНТ

Пластина КВМ ПА предназначена для стыковки и ремонта резинотканевых конвейерных лент на конвейерах, где требуется НЕ МАГНИТНОЕ соединение, а также в производствах, где абсолютно не допустимо искрообразование.
Эти условия соблюдаются благодаря использованию полиамидных элементов крепежа. В этом соединении полностью отсутствуют металлические составляющие.

ПЛАСТИНА КВМ ПА ВЫПУСКАЕТСЯ ДВУХ ОСНОВНЫХ ВИДОВ:

1. КВМ- - 1 ПА – для стыковки и ремонта 4-5 кордовых конвейерных лент

2. КВМ- - 3 ПА – для стыковки и ремонта лёгких конвейерных лент

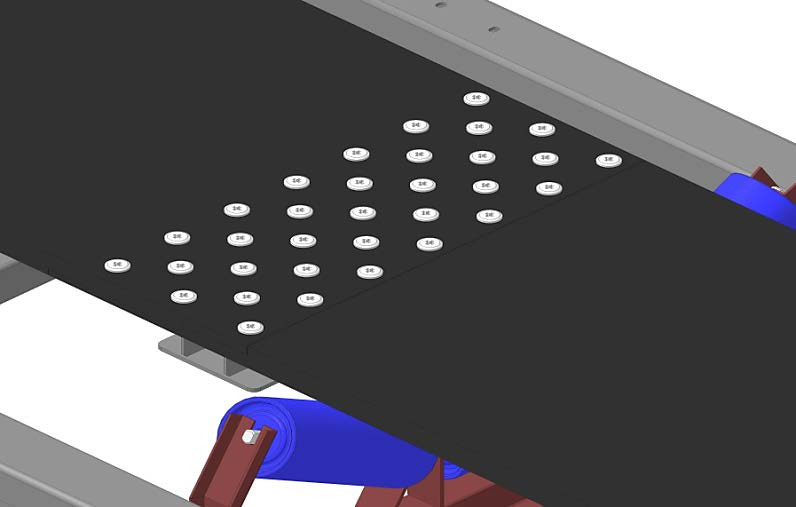

ВОЗМОЖНО УСТАНОВКА СОЕДИНЕНИЯ «В НА ХЛЁСТ», С РАЗДЕЛКОЙ СТОРОН КОНВЕЙЕРНОЙ ЛЕНТЫ НА 50% ТОЛЩИНЫ

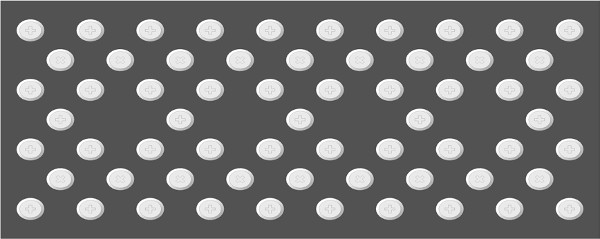

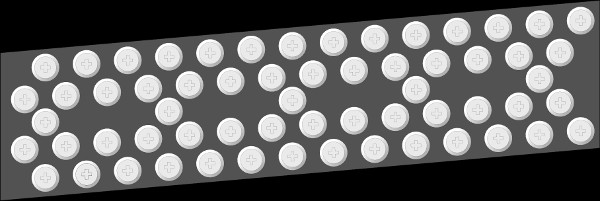

Возможный рисунок установки винтов на 7 рядов:

При монтаже используются винты и гайки изготовленные из полиамида.
Процесс монтажа аналогичен монтажу соединений КВМ.

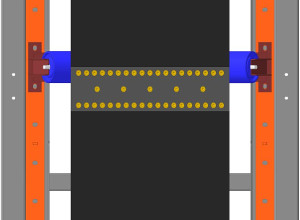

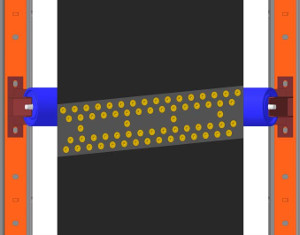

СТЫКОВКА КОНВЕЙЕРНОЙ ЛЕНТЫ.

1. Разрезать края стыкуемой ленты (можно под произвольным углом).

2. Совместить разрезанные края ленты.

3. Приложить полосу КВМ по центру разреза. Разметить края полосы.

4. Ножом нарезать полоски резины до корда.

5.Снять нарезанные полоски резины кусачками либо плоскогубцами.

6. Те же операции проделать с обратной стороны ленты.

7. Приложить полосу КВМ на разделанный участок ленты и просверлить отверстия в ленте через полосу, (используя полосу КВМ как шаблон).

8. Подложить нижнюю часть полосы КВМ под ленту, вставить винты. Наживить крепежные гайки.

9. Закрутить и дожать винты. Срезать отрезной машиной либо откусить кусачками выступающие концы винтов.

10. При необходимости, установить дополнительные винты по краям пластины.

11. Высокопрочное соединение готово.

РЕМОНТ БОКОВОГО ПОРЕЗА КОНВЕЙЕРНОЙ ЛЕНТЫ

1. Вырезать сектор полосы КВМ, достаточной для ремонта.

2. Разметить сектор ремонта, надрезать резиновую обкладку ленты полосками, снять резину.

3. Приложить пластину, просверлить отверстия в ленте, вставить винты, наживить гайки.

4. Закрутить и дожать винты. При необходимости установить доп. винт.

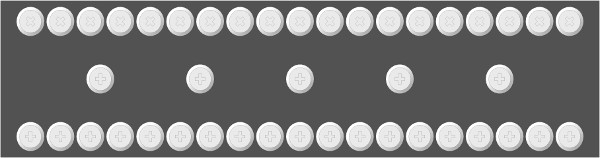

РЕМОНТ ПРОДОЛЬНОГО ПОРЕЗА КОНВЕЙЕРНОЙ ЛЕНТЫ.

1. Вырезать полосу КВМ по размеру пореза. Надрезать полоски резины на обкладке ленты. Снять полоски резины.

2. Установить полосу КВМ. Просверлить отверстия через полосу. Установить винты с шайбами. Наживить гайки.

3. Закрутить винты. Срезать выступающие концы винтов.

Примечание: при проведении ремонтных работ возможна установка как верхней части полосы КВМ, так и её двусторонняя установка (аналогично стыковке).
