    ПЛАСТИНА ФУТЕРОВОЧНАЯ КВ

    Футеровка барабанов конвейеров

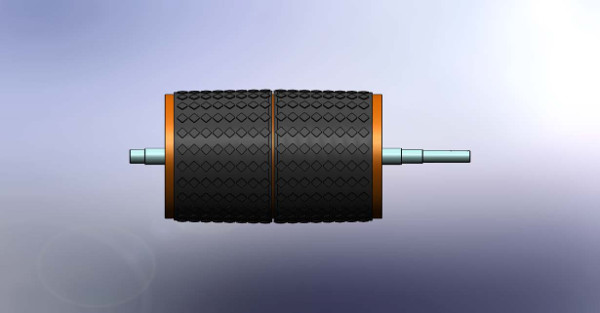

    ПЛАСТИНА КВ предназначена для футеровки /гуммировки/ приводных барабанов конвейеров. Обеспечивает БОЧКООБРАЗНУЮ ФОРМУ БАРАБАНА, предотвращая сход ленты.

    Футеровка барабанов конвейеров

    Возможно изготовление пластины КВ в термо/масло/морозостойком/пищевом исполнениях.

    Благодаря сегментности пластины, возможна установка её на барабаны ЛЮБОГО диаметра. Возможно дополнение особо длинных барабанов планочной футеровкой, выпускаемой нашим предприятием:

    Футеровка барабанов конвейеров

    Пластина изготовлена из высококачественной износостойкой резины. Представляет собой резиновую пластину с вваренным листом металла и нанесённым протектором по одной стороне. Крепится на самонарезные болты Ø 8мм (поставляются в комплекте). Установка пластины не требует спец. подготовки, может производиться силами персонала при любых погодных условиях. На футеровочную пластину КВ подана заявка в Патентное Бюро.

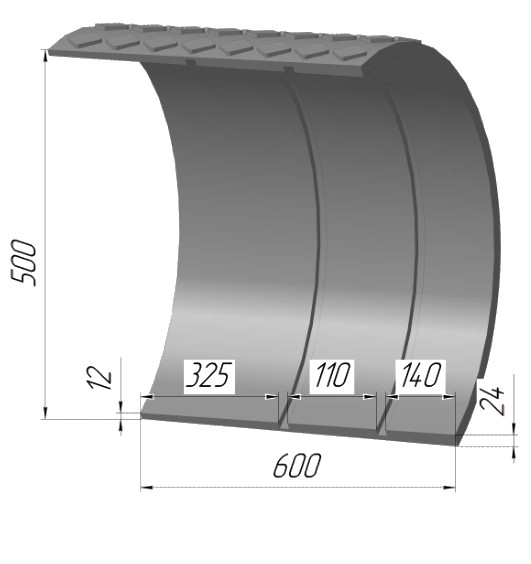

    Линейные размеры 500х600мм. По поверхности имеет гнёзда под болты.

    Толщина пластины по краю -12мм, по центру 24мм. С внутренней стороны имеет возможность разделения на секторы: 340 - 110 - 140мм.

    Футеровка барабанов конвейеров

    Футеровка барабанов конвейеров

    УСТАНОВКА, ЗАМЕНА ФУТЕРОВКИ НЕ ТРЕБУЕТ НИКАКИХ СПЕЦИАЛЬНЫХ НАВЫКОВ

    В отличие от обычных футеровок, наклеиваемых на приводной барабан, который для этого, как правило, должен быть снят с конвейера, планочная футеровка может устанавливаться без необходимости снимать барабан с конвейера.

    Механический метод крепления значительно ускоряет и упрощает процесс перефутеровки, что дает финансовую и временную экономию. Элементы планочной футеровки имеют малый вес, и с ними легко управляется один человек.

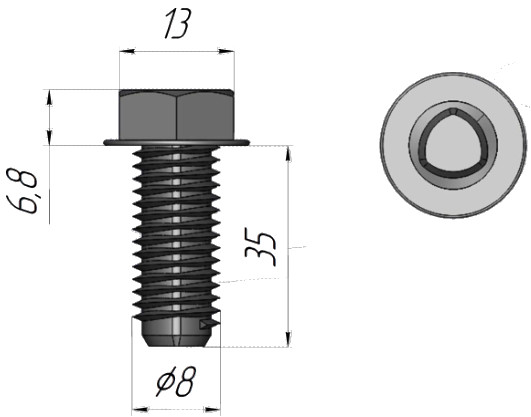

    Долговечность - толщина футеровочной планки составляет 24мм. Планки крепятся к барабану самонарезными винтами(Франция) М8 , что обеспечивает прочность крепления, упрощает и ускоряет работы по установке и замене футеровки

    Футеровка барабанов конвейеров

    УСТАНОВКА ФУТЕРОВОЧНОЙ ПЛАСТИНЫ КВ.

    1. Отметить центральную ось барабана.

    Футеровка барабанов конвейеров

    Футеровка барабанов конвейеров

    2. Разметить и отрезать пластину КВ по размеру барабана с помощью отрезной машины и ножа.

    Футеровка барабанов конвейеров

    Футеровка барабанов конвейеров

    Футеровка барабанов конвейеров

    3. Приложить пластину к барабану так, чтобы более толстая часть находилась по центру барабана. Просверлить отверстия под винты.

    Футеровка барабанов конвейеров

    Футеровка барабанов конвейеров

    Футеровка барабанов конвейеров

    4. Установить полностью пластину.

    Футеровка барабанов конвейеров

    5. Установить вторую пластину.

    Футеровка барабанов конвейеров

    Футеровка барабанов конвейеров

    Футеровка барабанов конвейеров

    6. Завершить последовательно установку пластин, при необходимости вырезав их под размер барабана.

    Футеровка барабанов конвейеров

    Примечание: при необходимости существует возможность установки дополнительных винтов крепления пластины.

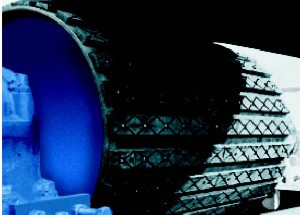

    ПЛАНОЧНАЯ ФУТЕРОВКА

    Футеровочные планки поставляются длиной до 2х метров. Свободно режутся отрезной машиной. При монтаже рекомендуется оставлять зазор между планками от 15 до 30мм. В случае зазора 15мм расход планок на 1 м.кв поверхности барабана составит 12 м.пог. При расчёте количества планок за основу берётся величина зазора между планками 15мм

    Футеровка барабанов конвейеров

    Продукт производится в РОССИИ.

    При изготовлении профиль (рисунок протектора) футеровочных пластин может варьироваться от гладкого до любых выбранных вариантов

    Футеровка барабанов конвейеров

    Футеровка барабанов конвейеров

    Размеры планки: оранжевым цветом отмечена опорная алюминиевая пластина

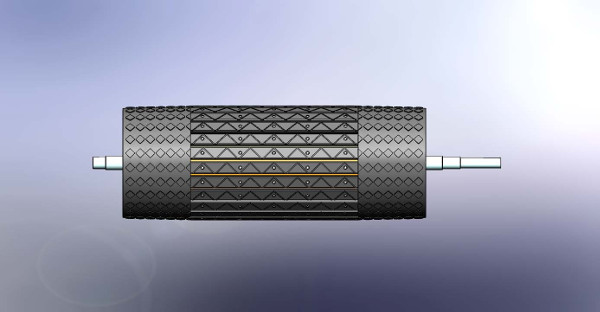

    В качестве примера: - планочная футеровка эксплуатируется на предприятии при разгрузке вагонов с помощью вагоноопрокидывателя. Груз - сера. В целях противодействия самовозгоранию груз оводняется. Лента питателя - резинотросовая - толщиной порядка 18мм. Планочная футеровка обеспечивает движение ленты при опрокидывании и оводнении всего объёма вагона в бункер питателя(порядка 60тн) при любой внешней температуре. Для придания бочкообразности барабану, возможно совмещение планочной футеровки с пластиной КВ.

    Футеровка барабанов конвейеров

    УСТАНОВКА\ \ ЗАМЕНА ФУТЕРОВКИ НЕ ТРЕБУЕТ НИКАКИХ СПЕЦИАЛЬНЫХ НАВЫКОВ

    В отличие от обычных футеровок, наклеиваемых на приводной барабан, который для этого, как правило, должен быть снят с конвейера, планочная футеровка может устанавливаться без необходимости снимать барабан с конвейера.

    Механический метод крепления значительно ускоряет и упрощает процесс перефутеровки, что дает финансовую и временную экономию. Элементы планочной футеровки имеют малый вес, и с ними легко управляется один человек.

    Долговечность - толщина футеровочной планки составляет 24мм. Планки крепятся к барабану самонарезными винтами(Франция) М8 , что обеспечивает прочность крепления, упрощает и ускоряет работы по установке и замене футеровки

    Футеровка барабанов конвейеров

    НАКЛЕИВАЕМАЯ ФУТЕРОВКА

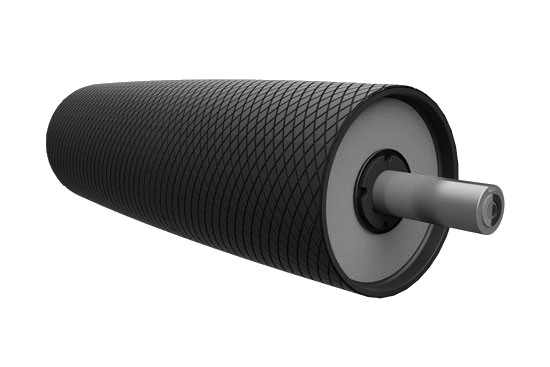

    Поставляем наклеиваемую футеровку с контактным CN слоем. Толщиной: 6, 8, 10, 12мм.

    Футеровка барабанов конвейеров

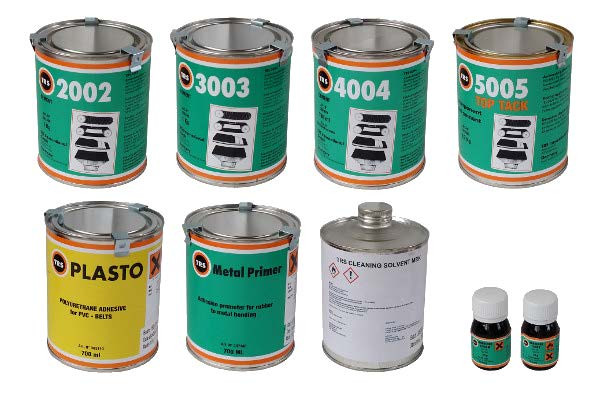

    Поставляем клей: холодной вулканизации и металлопраймер. Консультируем по технологии наклеивания футеровки. Работы достаточно просты. В подавляющем количестве случаев - достаточно телефонного сопровождения работ.

    Футеровка барабанов конвейеров

    Более подробная информация по телефону в городе Курске - (4712) 51-18-18.
